| 滾珠絲杠副的精度 | |

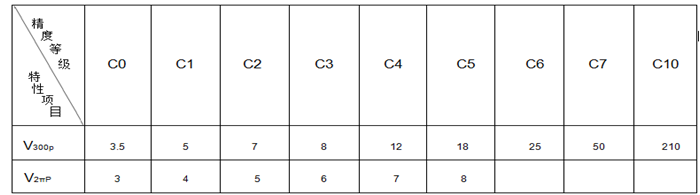

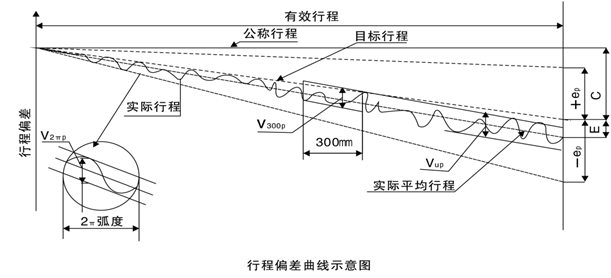

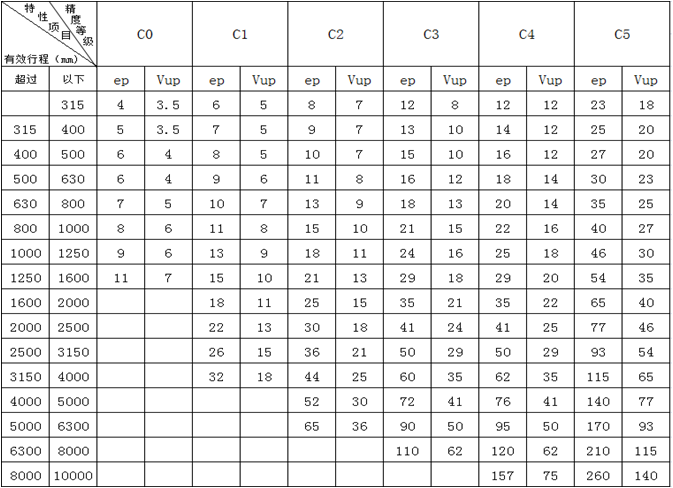

| SURELEN滾珠絲杠副行程精度，以JIS B1191.1192為參照基準，規定滾珠絲杠副行程精度特性和精度等級容許誤差值。 滾珠絲杠副行程精度特性曲線示意圖  精度特性定義： 有效行程——— 絲杠螺紋全長減二頭余程,一般規定余程=公稱導程 X 3。 公稱行程———公稱導程 X 螺紋圈數。 目標行程———公稱行程+C.當C值為0時，亦等于公稱行程。 C —————— 行程修正值?？紤]絲杠旋轉產生擺動，熱伸長，彈性變形等因素，而對公稱行程予以修正，行程修正值的方向及數值應事先說明。 實際平均行程—為表示實際行程曲線傾向的直線，以曲線數據經最小二乘法求得。 ep——————目標行程誤差容許值，為實際平均行程偏差的規定范圍。 E —————— 實際平均行程與目標行程之差。 Vup —————有效行程內行程變動最大值。 V300p————有效行程內任意300mm行程變動值。 V2πp ————有效行程內任意轉動1周行程變動值。 精度等級及容許誤差值 SURELEN精密級滾珠杠副分為6個等級（C0～C5),并以4個特性項目（ep、Vup、V300P、V2πp)加以規定誤差容許值。 普通級(包括冷軋級)滾珠絲杠副分為3個等級(C6～C10 )，以特性項目V300p規定誤差容許值。 目標行程誤差(士ep)和有效行程變動(Vup )容許值 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ?單位 μm ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 任意300MM變動（V300P)和任意2π變動（V2πP)容許值 ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 單位 μm ? ?? |
