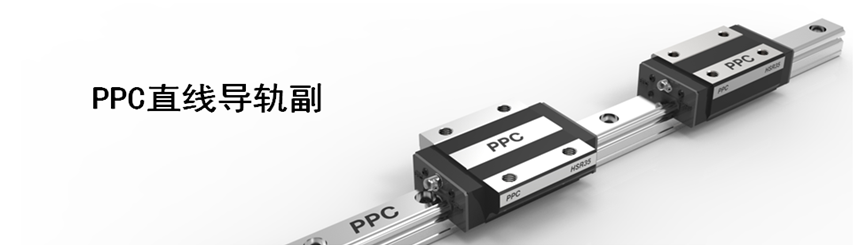

| PPC直線導軌副特性 |
 |

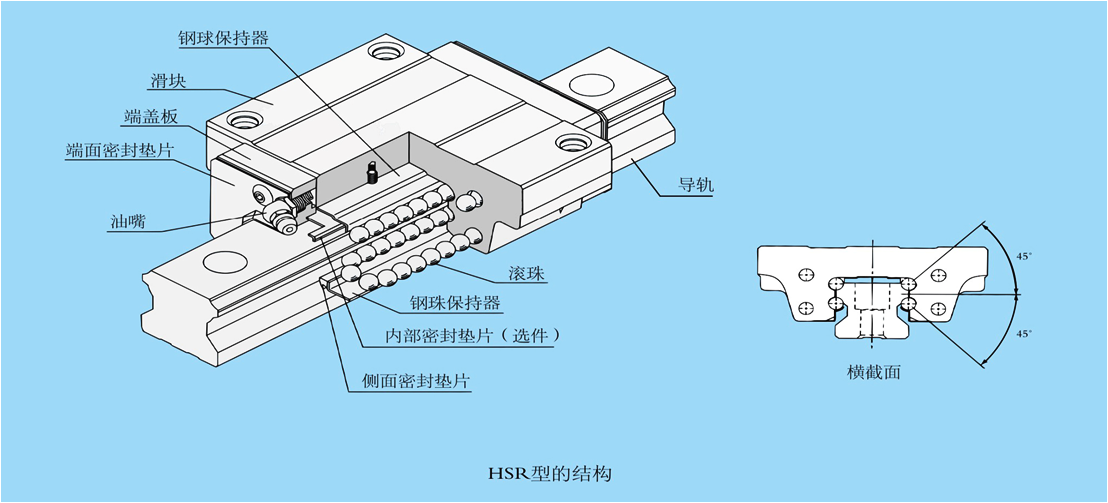

| 滾珠列沿著導軌和滑塊的經專用高精度磨床加工的圓弧溝槽滾動，再通過組裝在滑塊上的端蓋作循環滾動運動。因滾珠被不銹鋼制成的保持架約束，從導軌副抽出滑塊時，滾珠也不會脫落。 |
| 4列滾珠被設計成45°接觸角，滑塊承受4個方向（徑向、反徑向，橫向）的額定負荷相同，同理導軌副施加預壓負荷也均等，從而既維持較低的摩擦系數，又加強了4個方向的剛性。 |
| 導軌副橫截面高度低，滑塊的優化設計保證了高剛性,從而實現穩定的高負荷、高速度、高精度直線運動。 |
| 1.四方向等負荷性 |
3.使用壽命長久性 |
因滑塊承受四個方向上的負荷能力相同,導軌副可在水平、傾斜、側立、倒掛等各種姿勢中使用,用途極為廣泛。 |
合理的圓弧溝槽設計,即使在預壓負荷或過量偏移外載負荷的作用下,滾珠也不會產生差動滑動現象,從而保持平穩的滾動運動,故導軌副磨損非常小,能長時間維持高精度。 |
| 2.滑塊高鋼性 |
4.自動調整性 |
| 滑塊經優化設計,增加了截面形狀受力強度,同時采用高合金材料,大深度的淬硬層(HRC58-62),材料芯部硬度HRC50以上,極佳的高剛性,最大限度的減小了滑塊在承受負荷(包括預壓負荷)時U型口向外的擴張。 |
四列滾珠在面對面(DF)組合的圓弧溝槽中,具有很高的自動調整能力,在施加預壓負荷狀態下,也能吸收較大安裝誤差,提高機構運動精度,維持平穩的直線運動。 |
